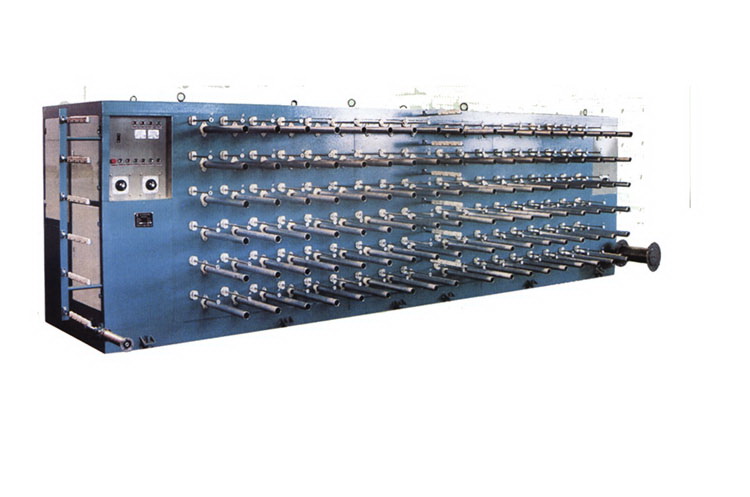

JSJ108卷丝机

jsj108卷丝机



一、用途：

ＪＳＪ１０８卷丝机是用于与ＤＧＬＳ五辊拉丝机等拉丝机配套的单丝卷绕设备。主要作用是将牵伸机输送过来的丝按一定的工艺要求，排列有序的卷绕在卷丝辊上，形成一定规格的丝锭。


二、主要技术参数：
１、收卷头数：１０８锭 ２、收丝线速度：０－１０８米／分
３、收丝筒规格：Φ５０×２×５００ｍｍ ４、排丝最长行程：３００－４５０ｍｍ
５、电机型号：ＹＬＪ５６３４Ｊ０．５牛／米

６、油泵电机：１．５ｋｗ
７、废丝卷绕电机：ＹＬＪ１１２－４ ８、锭速力矩：调压器调压

三、结构特点：
本机主要由机架、排丝机构、排丝行程控制机构、收丝机构、废丝卷绕机等组成。其中排丝机构由液压系统实现，排丝行程控制机构

控制排丝行程，使单丝在卷丝筒上排列宽度逐层递减，形成宝塔形。
